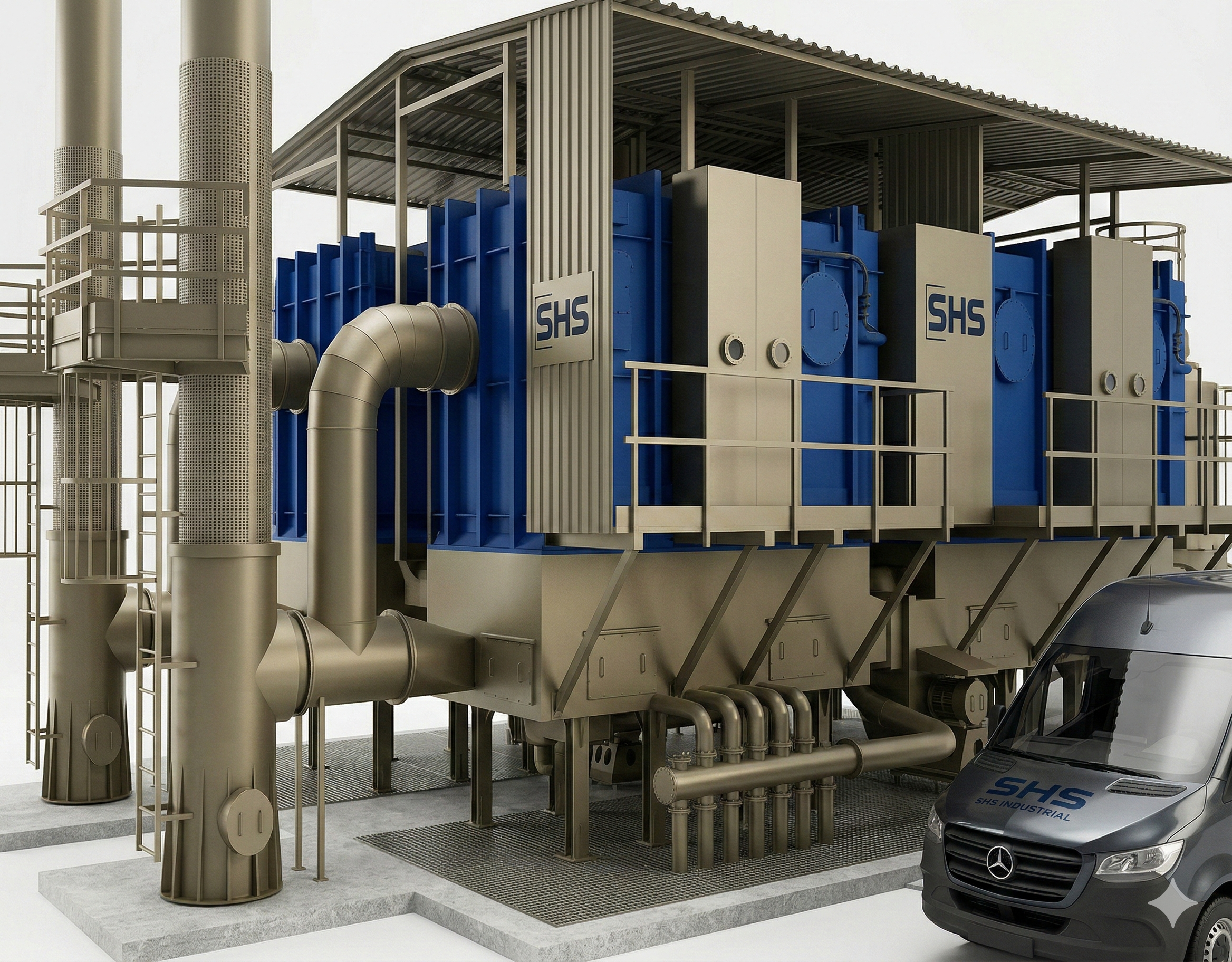

Regeneracyjne Utleniacze Termiczne (RTO)
Systemy RTO (Regenerative Thermal Oxidizers) to zaawansowane instalacje służące do neutralizacji Lotnych Związków Organicznych (LZO). Proces polega na termicznym rozkładzie zanieczyszczeń w temperaturach rzędu 800°C – 850°C, zamieniając je w parę wodną i dwutlenek węgla.
Z punktu widzenia inżynierii, jest to najbardziej efektywna metoda przy dużych strumieniach gazu o niskim stężeniu zanieczyszczeń, oferująca skuteczność destrukcji (DRE) przekraczającą 99%.
Kluczowe Komponenty Systemu
Aby zrozumieć proces, należy wyróżnić trzy fundamentalne elementy konstrukcyjne:
- Ceramiczne Złoża Akumulacyjne: Bloki o wysokiej pojemności cieplnej, które magazynują energię z gazów oczyszczonych.
- Komora Spalania: Przestrzeń, w której następuje właściwa reakcja utleniania i gdzie utrzymywana jest temperatura robocza.
- System Zaworów: Szybkie i szczelne zawory przełączające kierunek przepływu gazu między wieżami co 60-120 sekund.

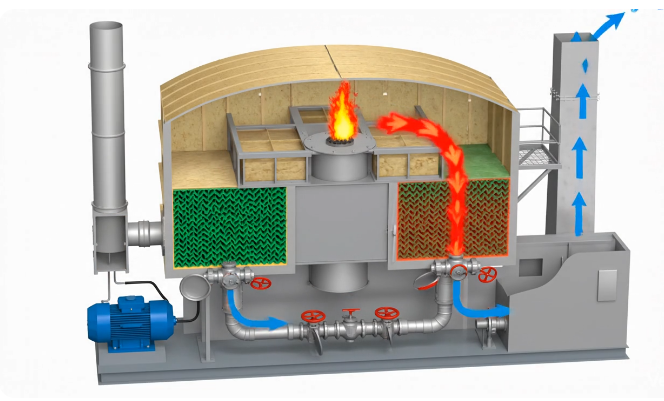

Działanie w 5 Krokach

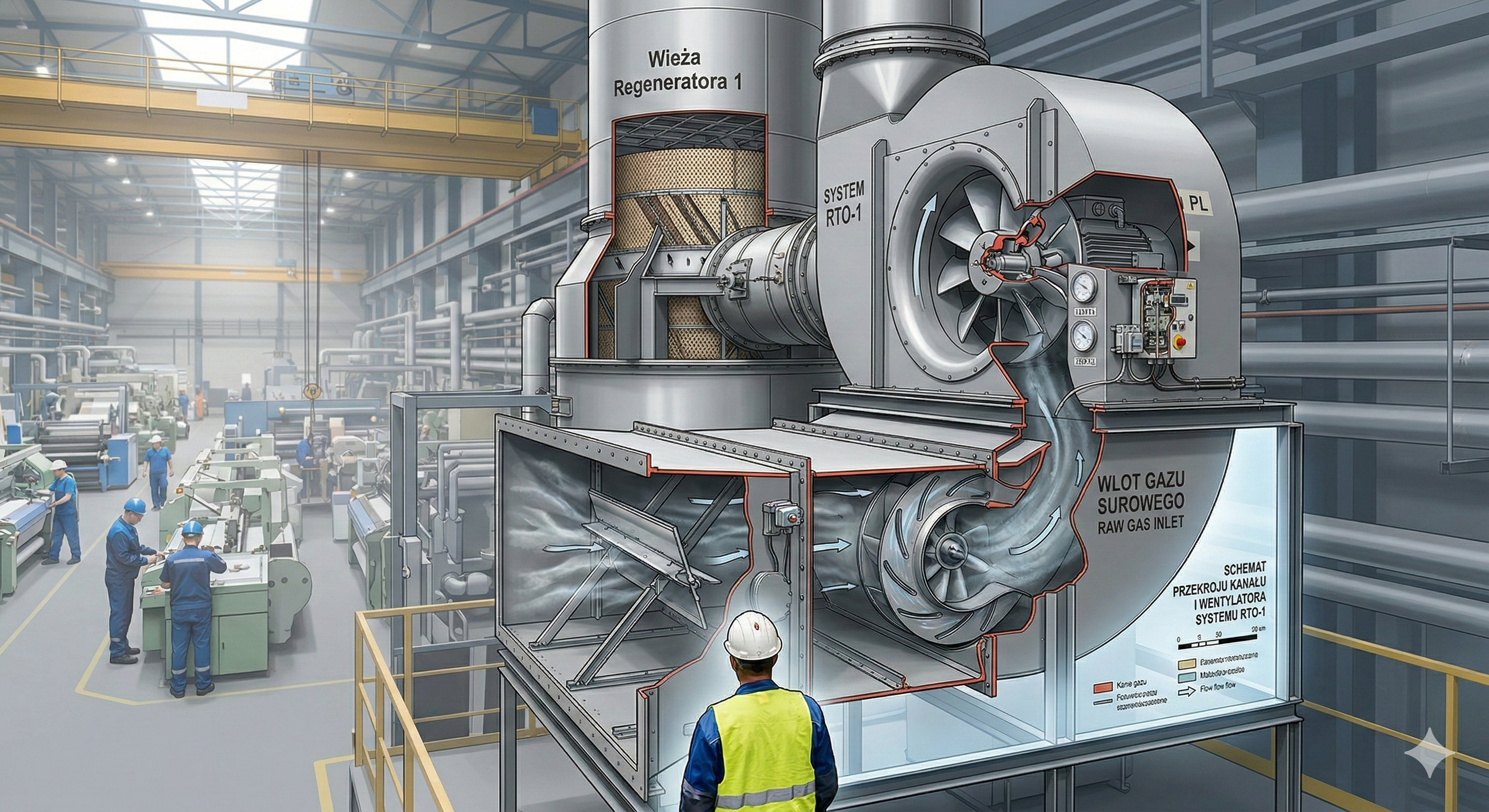

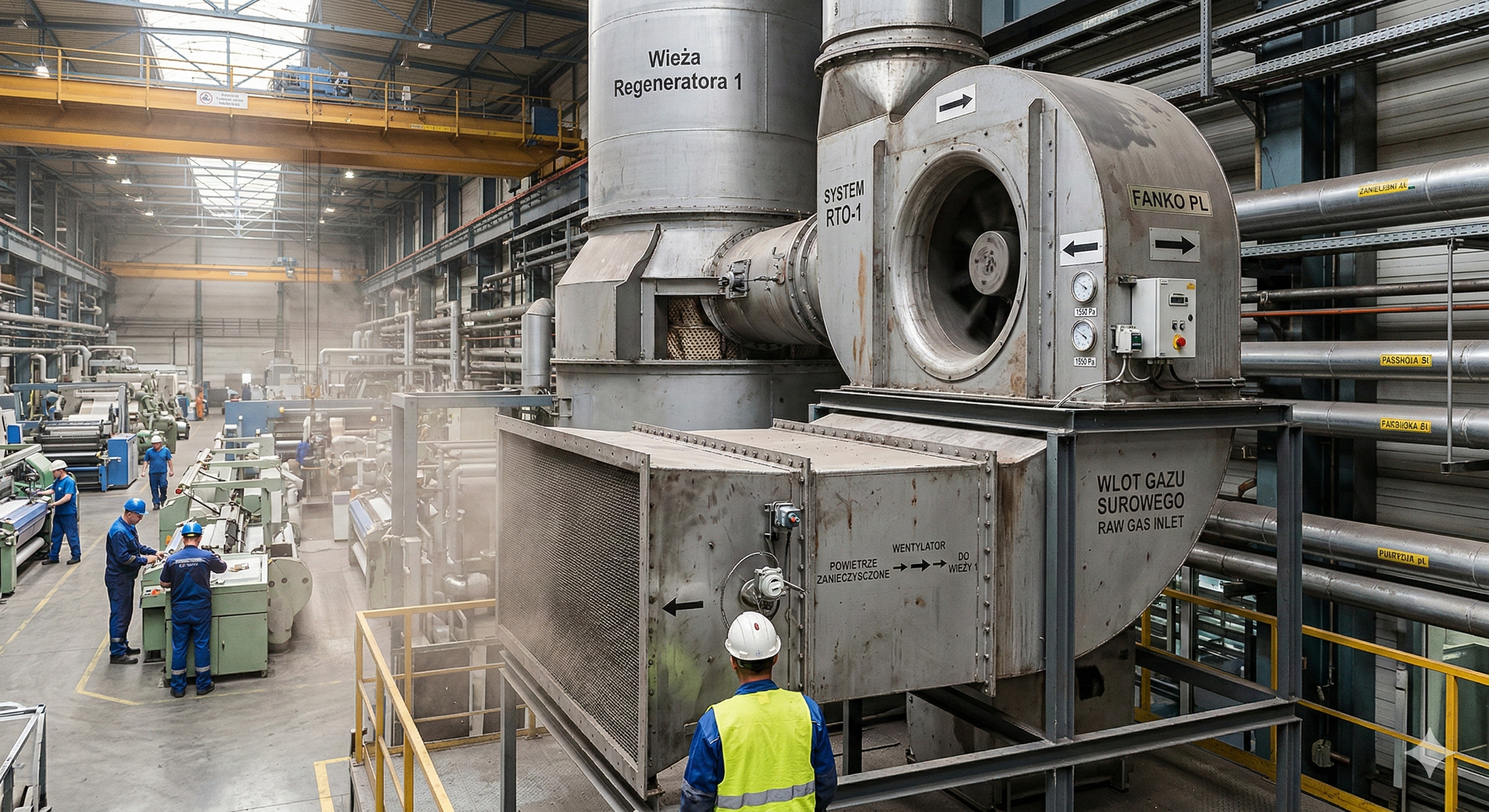

1. Wlot gazu surowego
Zanieczyszczone powietrze z hali produkcyjnej jest zasysane przez wentylator i kierowane do pierwszej wieży regeneratora. Jest to kluczowy etap oczyszczania, ponieważ powietrze surowe trafia bezpośrednio do systemu, w którym jego temperatura, ciśnienie i skład mogą znacząco wpłynąć na efektywność dalszego procesu. Wentylator zapewnia stabilny przepływ, minimalizując zmienność wpływającą na jakość filtracji i wydajność całej instalacji. Wlot gazu surowego został zaprojektowany tak, aby ograniczać turbulencje i zapewniać równomierne rozprowadzenie powietrza do kolejnych sekcji regeneracyjnych.

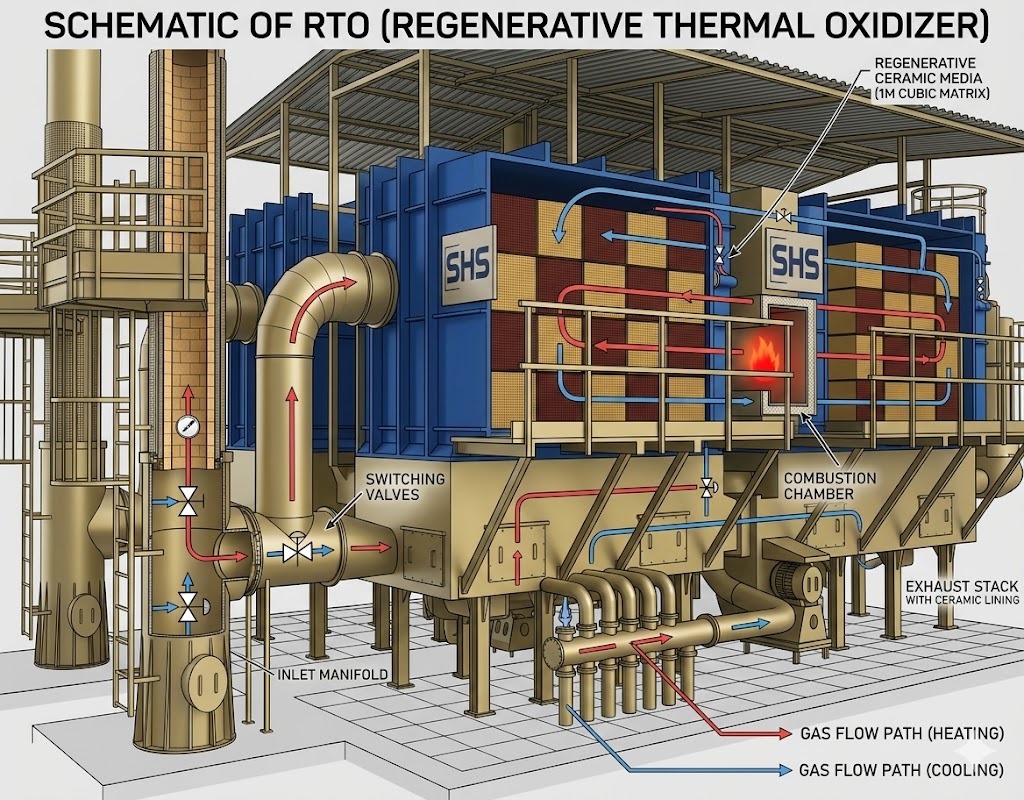

2. Podgrzewanie wstępne
W kolejnym etapie gaz surowy przepływa przez złoże ceramiczne, które zostało nagrzane w poprzednim cyklu pracy instalacji. Materiał ceramiczny pełni funkcję magazynu energii cieplnej, oddając zgromadzone ciepło do przepływającego strumienia powietrza. Dzięki temu gaz może odebrać nawet do 95% energii cieplnej bez konieczności natychmiastowego uruchamiania palnika wspomagającego.
Proces ten znacząco redukuje zużycie paliwa, zwiększa efektywność energetyczną systemu oraz stabilizuje temperaturę przed wejściem do komory spalania. Równomierne podgrzewanie gazu surowego pozwala osiągnąć temperaturę zbliżoną do punktu zapłonu, co sprzyja skutecznemu dopalaniu zanieczyszczeń w dalszej części instalacji.
3. Komora spalania (Utlenianie)

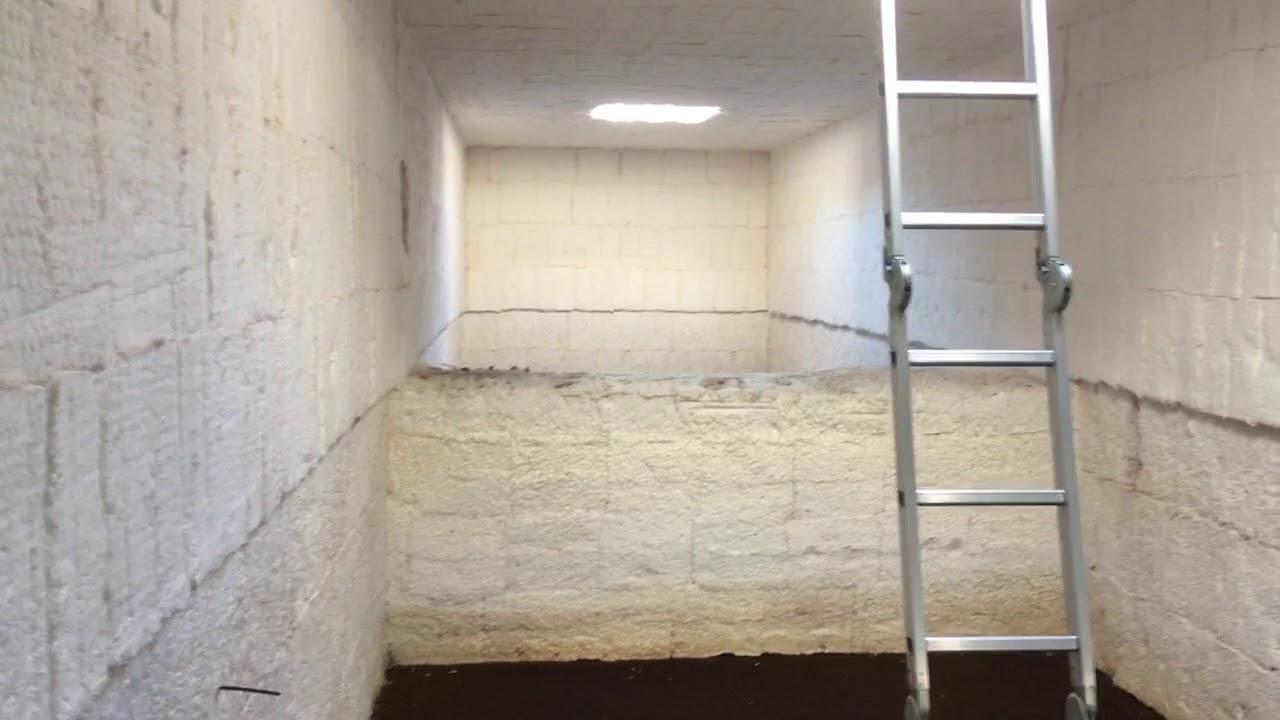

Komora spalania to najważniejsza część instalacji RTO, w której zachodzi właściwy proces termicznego utleniania lotnych związków organicznych (LZO). Po przejściu przez złoża ceramiczne i wstępnym podgrzaniu gaz procesowy trafia do strefy wysokiej temperatury, zazwyczaj w zakresie 750–850°C. W tych warunkach dochodzi do całkowitego zerwania wiązań chemicznych w cząsteczkach węglowodorów.
W obecności tlenu zawartego w strumieniu powietrza zachodzi reakcja utleniania, w wyniku której szkodliwe związki organiczne przekształcane są w dwutlenek węgla (CO₂) oraz parę wodną (H₂O). Proces ten jest egzotermiczny, co oznacza, że generuje energię cieplną. Przy odpowiednim stężeniu zanieczyszczeń energia powstająca podczas spalania wystarcza do podtrzymania reakcji bez ciągłej pracy palnika – instalacja działa wtedy w trybie autotermicznym.
Odpowiednio zaprojektowana komora zapewnia optymalny czas przebywania gazu w wysokiej temperaturze, co gwarantuje skuteczność oczyszczania przekraczającą 99%. Równomierny rozkład przepływu oraz kontrola parametrów takich jak temperatura, ciśnienie i skład gazu pozwalają na stabilną i bezpieczną eksploatację urządzenia nawet przy zmiennych warunkach produkcyjnych.
Nowoczesne dopalacze RTO wyposażone są w systemy automatycznej regulacji, monitoringu emisji oraz zabezpieczenia temperaturowe. Dzięki temu proces jest nie tylko wydajny, ale również zgodny z rygorystycznymi normami środowiskowymi oraz wymaganiami BAT. Wysoka sprawność odzysku energii w połączeniu z autotermią sprawia, że technologia ta należy do najbardziej efektywnych metod redukcji emisji LZO w przemyśle.
Korzyści Ekonomiczne i Ekologiczne
Niskie koszty operacyjne: Dzięki regeneracji ciepła na poziomie 95%, zapotrzebowanie na gaz zewnętrzny (paliwo palnika) jest zredukowane do minimum.
Wysoka niezawodność: Prosta zasada fizyki termodynamicznej sprawia, że RTO są najbardziej stabilnymi instalacjami ochrony powietrza na rynku.
