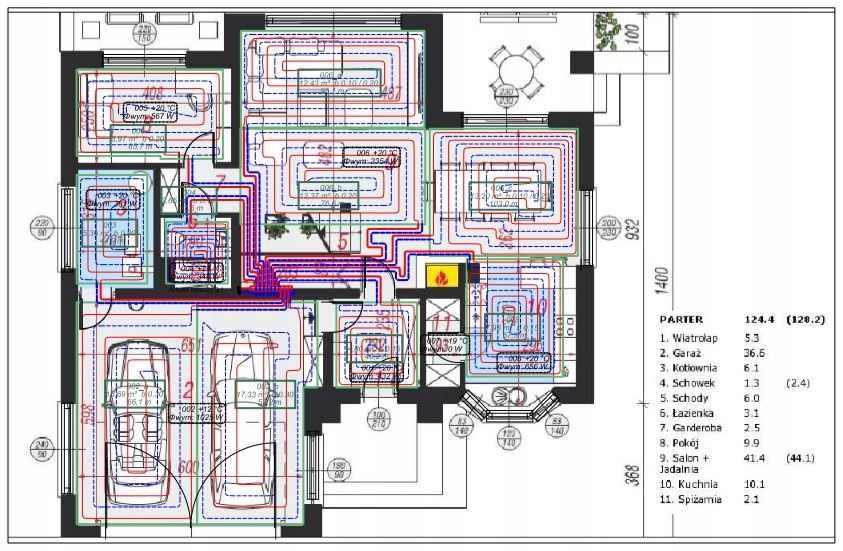

Projektowanie ogrzewania płaszczyznowego to nie tylko rysunek ułożenia rur. To precyzyjny bilans energetyczny i obliczenia hydrauliczne, które determinują sprawność całego układu OZE.
W SHS każde zlecenie rozpoczynamy od analizy OZC (Obliczeniowe Zapotrzebowanie na Ciepło). Pozwala to na precyzyjne dobranie zagęszczenia pętli. Nasze systemy projektujemy w rastrze 7.5 - 10 cm, co pozwala na obniżenie temperatury zasilania do poziomu 28-30°C. Każdy stopień mniej na zasilaniu to realnie 2-3% niższy rachunek za prąd dla Twojej pompy ciepła.
Długości pętli i opory przepływu
Częstym błędem jest tworzenie zbyt długich pętli (powyżej 100m). Fizyka jest nieubłagana: opór hydrauliczny rośnie wykładniczo. W SHS limitujemy pętle do maksymalnie 70-80 mb. Dzięki temu woda krąży swobodnie, a pompa obiegowa zużywa minimalną ilość energii, zapewniając idealną deltę temperatur.
Magistrale zasilające "High Flow"
Projektujemy zasilanie rozdzielaczy w standardzie o średnicy minimum 32-40mm. Zapobiega to dławieniu przepływu na wejściu do sekcji i pozwala na jednoczesną pracę wszystkich pętli bez spadków wydajności, co jest kluczowe przy niskotemperaturowych źródłach ciepła.

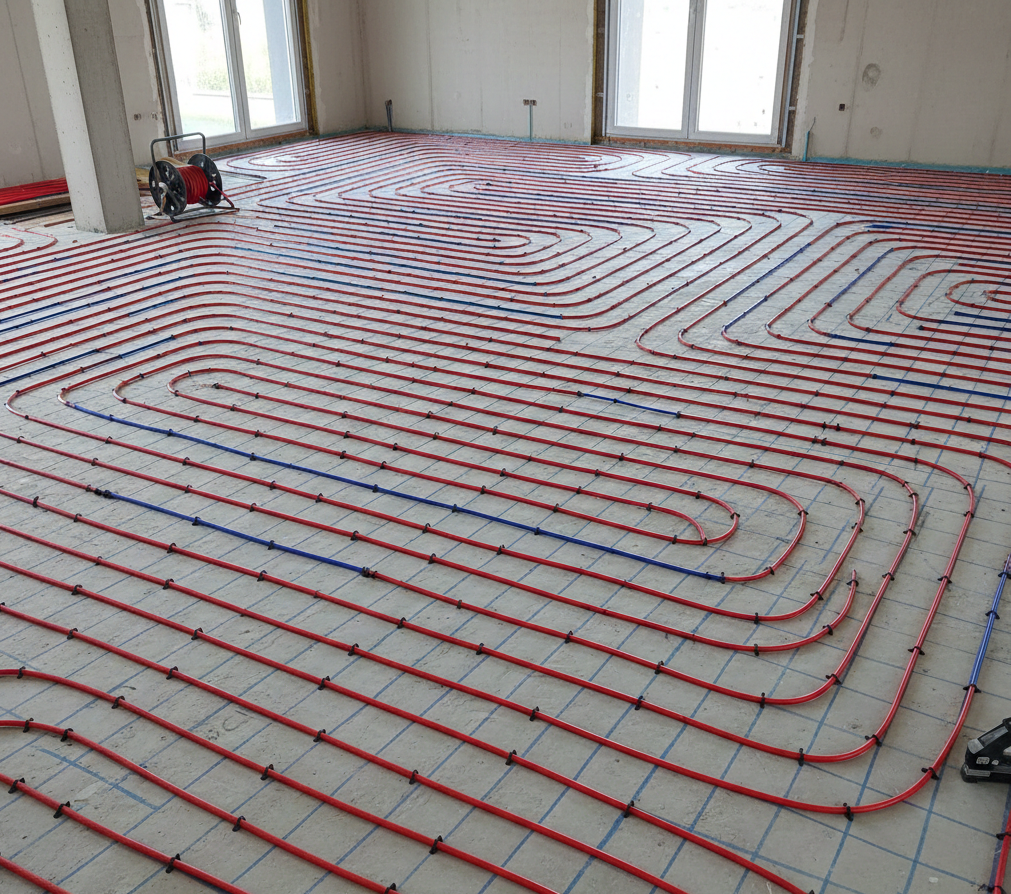

Pętle obrysowe i kurtyny cieplne
Przy dużych przeszkleniach projektujemy specjalne pętle obrysowe o zagęszczonym rastrze. Tworzą one barierę dla zimnego powietrza, zanim dotrze ono do reszty salonu. Taka "kurtyna" zapobiega nieprzyjemnemu odczuciu chłodu przy oknach i eliminuje osiadanie pary wodnej na szybach.
Standard Techniczny SHS
| Cecha projektu | Typowy rynek | Standard SHS |
|---|---|---|
| Raster ułożenia | 15 - 20 cm | 7.5 - 10 cm |
| Długość pętli | 100+ mb | Max 80 mb |
| Temp. zasilania | 35°C+ | 28°C - 30°C |
| Magistrale | 25 mm | Min. 32 mm |
